CSs使用顺序、操作说明书
PC(计算机)的环境准备
PC的建立
安装的注意
安装
启动
图像取入枚数的设定
图像取入尺寸的设定
【可以使用CSs的环境、设定】

■因特网的环境
无线LAN、ADSL(非对称数字用户环路)、CATV(有线电视)、FTTH(光纤到户)等
■计算机的环境（可以使用CSs的环境、设定）
O　S Windows 2000 Service Pack 2以上、 Windows XP
C P U Intel PentiumⅢ 933MHz以上（推荐：1.2GHz以上）
内存 推荐256MB以上
LAN/网络 TCP/IP　（使用的TCP端口：17000）
视频输入 Video for Windows对应者
※连接着可控摄像头(Logicool公司 QCam Qrbit)时，可进行摄像头的远距离控制。
进行摄像头的控制时，请在PC上安装QCam Qrbit附属CD的软件。
返回
【PC(计算机)的建立】
＜安装的注意＞
・没有进行Pasotel2(IPH)的安装·产品使用注册的PC不动作。
・退出Pasotel2(IPH)的状态下，不能收信。请设置Pasotel2为在任务栏托盘中的启动状态。


＜安装＞
1.双击下载于桌面上的文件(CSs.exe)。在桌面上展开CSs文件夹。
2.点击完了按钮，完成建立。
※建立完了后，显示PC重新启动信息时，请务必进行重新启动PC。
返回
＜启动＞
1.双击桌面上的CSs的快捷方式图标。

2.任务栏托盘中表示CSs的图标，启动完了。
成为由CSp连接可能的状态。
WindowsXP的场合，需要防火墙的设定。

 【注意】
※请设置Pasotel2(IPH)为在任务栏托盘中的启动状态下，启动CSs。
※连接着2台USB网络摄像头时，请选择Pasotel2未使用的USB网络摄像头。

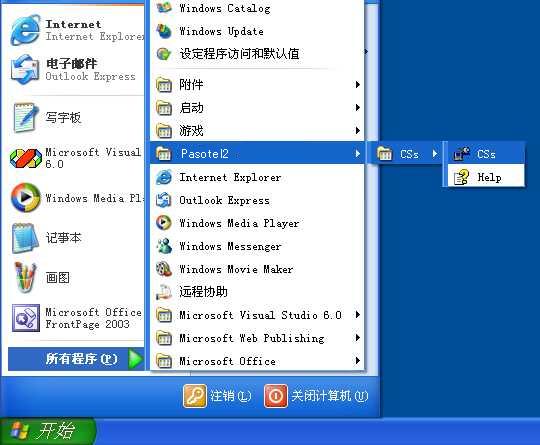

※也可以从「开始菜单」-「程序」-「Pasotel2」中的「CSs」的「CSs」启动。
返回

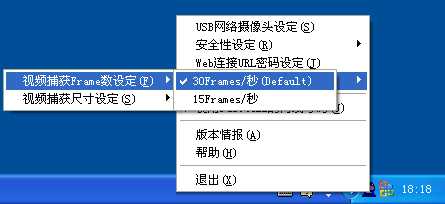

＜图像取入枚数的设定＞
图像发送PC的负荷高时，设定捕获Frame数为15Frames/秒，可降低PC的负荷。

1.右键点击CSs的任务栏托盘中的图标，表示弹出菜单。
2.从「捕获Frame数设定(F)」中选择Frame数。
　　　
 　

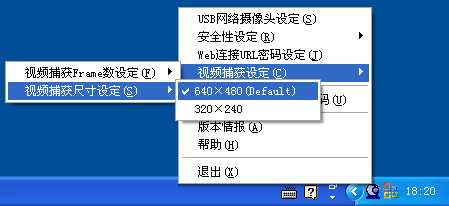

＜图像取入尺寸的设定＞
PC的负荷高时，设定视频捕获尺寸为「320x240」，可降低PC的负荷。

1.右键点击CSs的任务栏托盘中的图标，表示弹出菜单。
2.从「视频捕获设定」的「视频捕获尺寸设定(S)」中，点击希望设定的视频捕获尺寸。
　　　
 　

＜退出＞
1.右键点击CSs的任务栏托盘中的图标。
2.由菜单选择「退出(X)」。任务栏托盘中的图标消失，退出。 　　　
 　

＜使用CSs的内线号码＞
※使用Pasotel(IPH)的内线号码，从CSp连接时，需要路由器的设定。
※在Pasotel(IPH)的设定中，请在「使用内线号码」项目中填入勾选。
在安装着Pasotel(IPH)的PC侧的路由器(Router)上，从PC登录
 （TCP PORT号码17000）+（Pasotel内线号码）= Pasotel(CS) TCP PORT号码。
详细内容请参考路由器的设定。


＜ 计算机的设定＞
1. OS是Windows98SE、ME、2000(pro)的场合
1-1 没有安装安全性软件的场合，没有设定。
1-2 安装着安全性软件的场合，请进行可以使用IPH的安全性的设定。
2. OS是WindowsXP的场合
＜使用着ServicePack2的场合＞
表示「Windows 安全警报」时，请选择「解除阻止」。
　

＜没有安装着ServicePack2的场合，PC的WindowsXP防火墙追加设定＞

1.由[开始]点击[我的电脑]

　

2.打开我的电脑画面后，右键点击「网上邻居」，选择属性。

　

3.网络连接的窗口被打开。



4.请右键点击本地连接(使用着的连接)的图标，选择属性。

　

5.属性的窗口打开后，请点击高级的选项卡。

　

6.如果解除防火墙的勾选，即可使用CSs了，但防火墙的功能也失效了。
   为了既让防火墙的功能有效又使用CSs，请点击设置按钮。

　

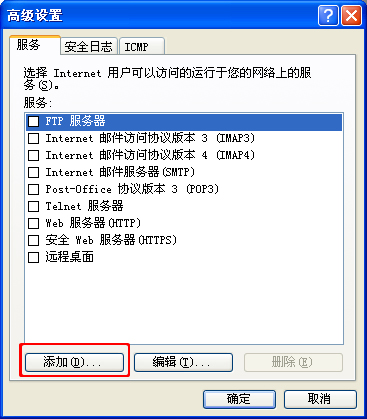

7.高级设置的窗口打开后，请点击添加按钮。

　

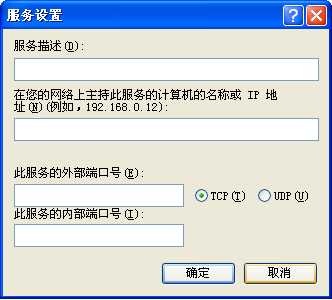

8.服务设置的窗口被打开。

　

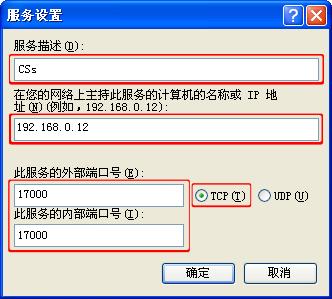

9.请按下图所示输入各项目。
   ※IP地址可以用适当的值。
   ※请选择TCP。
   ※内线号码的使用者请在「此服务的外部端口号码」和「此服务的内部端口号码」
   中输入17000和内线号码的相加和
　　　例) 内线号码为10的场合是17010。

　
