遠隔で4つのカメラ接続を切替可能
LsBoxシリーズを使用した映像・音声配信システム構築の自由度が大幅アップ！

[フロントパネル]
[リアパネル]

大きさ 本体サイズ 　（W) 132 mm X （D） 180 mm X （H） 44 mm ※突起物含まず
本体重量 　約 800 g
電源サイズ 　（W) 58 mm X （D） 95 mm X （H） 34 mm ※突起物含まず
電源重量 　約 250 g
販売価格 　オープン


LsBox-4CS 機能と特長

LsBoxは基本的に1カメラ対応ですが、カメラ・スイッチャーと併用することにより 4カメラまで対応できます。 クライアント側から手動でカメラを切換えることも可能な上、自動的にスキャンするソフトで作りこむこともできます。
  • カメラの切換は
    FAプログラムにより、センサー入力などに応答してカメラが自動的に切り換わるスタンドアロン式や、クライアント側から手動または自動切換、一定時間毎のスキャン などが可能

  • カメラ制御には、オプションの制御出力端子を使用
    LsBox標準装備の制御出力は、他の制御用途に使用可能
  • カメラの制御台数は2台
    LsBox前面のRS232C端子を使用すれば、2台までのカメラ制御（パン・チルト・ズーム）が可能

  • カメラ制御、録画、画像センサー、動きセンサーなどは、選択されているカメラ画面についてのみ有効

  • 外形サイズはLsBoxと同じ
    左記 [図1] のように積み重ねて使用可能

  • 電源アダプターを内蔵
    LsBoxの5V電源を供給

  • 前面パネルに選択されているカメラ入力が、LED表示される
[図1] スイッチャー設置例


スイッチャー(上)　LsBox (下)

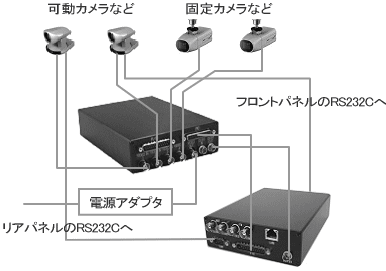

LsBox との接続
