高速動き検出、診断、解析システム　外観図

高速突発異常現象、検出、診断、解析装置

　ＫＡＭアナライザー

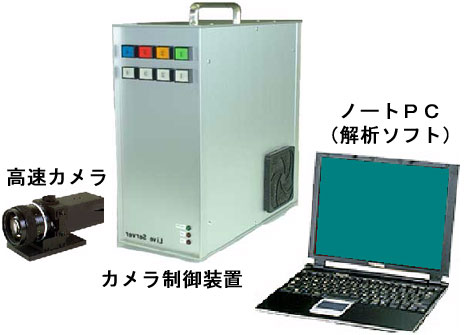

システムの外観です。高速カメラは、３６０フレーム／秒、２４０フレーム／秒の２つのモードがあります。高速カメラは、通常は、リアルタイム映像を３０フレーム／秒で出力しています。高速カメラは、トリガーを検出すると高速モードで記録し、その後、高速映像を出力します。トリガーは、カメラ制御装置から、出力されます。高速映像は、実時間４秒を、４８秒、あるいは、３２秒のスロー映像で出力します。カメラ制御装置は、この映像を圧縮し、デジタル化して、ノートＰＣ上の解析ソフトに転送します。ノートＰＣ上の解析ソフトは、転送された圧縮映像をノートＰＣのハードディスクに保存します。ノートＰＣ上の解析ソフトは、カメラ制御装置を制御して、任意のトリガーを出力させます。ノートＰＣ上の圧縮映像は、遠隔地からのパソコンから、ネットワーク経由で確認できます。カメラ制御装置は、直接、遠隔地のパソコンに映像を送ることもできます。
